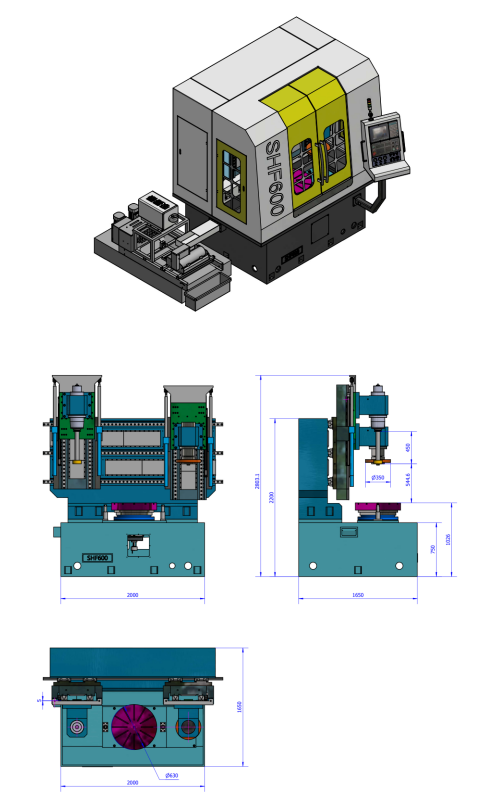

一、机床概述介绍

1、SHF600立式内外圆复合圆台磨床采用立柱拖板横向往复运动，双磨头体在立柱拖板上上下往复运动的结构,工作台固定结构。

2、立式磨头采用电主轴设计，18KW电机驱动，最高转速10000rpm。砂轮直径（Ф50-Ф200）磨头主轴跳动≤0.003mm，砂轮采用HSK-A100刀柄；外圆磨头主轴18KW-3000转电主轴，砂轮直径Ф350，砂轮法兰ISO5：1。

3、电磁式工作台，直径Φ600mm。由DD马达驱动，电机功率伺服2.6KW。工作台转速0-200R/MIN可调。（台面电磁吸盘、花盘、卡盘自主选择）

4、横向进给X轴、垂直进给Z轴装置，由直线电机和直线导轨组成。其中垂直轴有制动或自锁装置，Z轴安装氮气平衡装置。

5、磨床各导轨处均设置润滑点，由电动润滑泵进行润滑。为工作台配备独立供 油箱，进、回管路通过拖链合理布局。

6、电磁吸盘采用铜芯线圈设计，表面花盘采用同心圆设计，客户也可定制花盘。表面磁力均匀，并配备了自动充退磁装置，具有磁力可调、失磁保护等功能。

7、冷却水箱带200L磁分离器，冷却管路经由拖链达冷却位置。磁分离电机功率0.2KW，冷却泵电机功率0.45KW。

8、电气采用独立电柜，独立操纵台，数控系统控制，可二轴联动，可实现自动控制，自动完成循环磨削。

9、配备新型自动碰面对刀装置，无需对刀加工，节约加工时间，配备自主研发新型高速CBN砂轮，可以根据你的工件材质定制砂轮进行磨削加工；

10、全新全封闭防水罩壳，外观简洁美观大气，配备吸雾系统，和自动冲水系统，内部干净清爽；

二、新特点介绍

SHF600立式内外圆复合圆台磨床新特点

1）高效---采用CBN砂轮，磨削速度块，磨削精度控制准确，砂轮损耗极低，比普通磨床加工提高工作效率3倍多；

2）高精度---采用高精度磨头和新型旋转工作台

3）稳定可靠---优化了床身，工作台导轨和工作台主轴结构设计 ；电气系统和控制器件和部件均采用名牌优质产品；

4）维护方便---优化了诸如电滑环，皮带等易损件更换结构设计；

5）新增了自动碰面对刀磨削功能，无需人工对刀，节约了时间；

6）进给轴全部采用直线电机，响应速度快、精度高。

三、主要应用范围

适合轴承类、齿轮类、套筒类零件的的高精度磨削加工，可在一次装夹工件中完成工件内圆、外圆、端面和直边的高精度磨削加工，达到很高的尺寸精度和几何精度。

通过数控联动实现砂轮的锥形修整和圆锥磨削；通过砂轮的成形修整，实现内外圆的成形磨削。

适用于对圆柱、圆锥、球轴承内、外套圈、滚道及端面各表面的多批量、多品种、多规格的精加工磨削；也适用于齿轮类、套筒类等零件的高精度磨削加工。

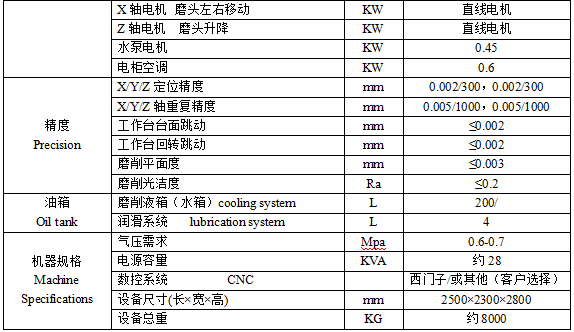

主要技术参数
