一、 机床概述介绍

1、SHF250SHF250万能开刃一体机采用立柱横梁结构，磨头装于拖板上左右复运动，和上下进给，工作台可旋转，工作台第三轴可左右摇摆，4轴控制完成加工。

2、卧式磨头采用电主轴直驱设计，＞7.5KW电机驱动，最高转速4000rpm。砂轮直径（≤350）磨头主轴跳动≤0.002mm；

3、工作台直径Φ160mm。由DD直接驱动，电机功率4.4KW直驱。工作台转速0-300R/MIN磁吸盘加气吸工装，工作台自动调角度；

4、横向进给X轴/垂直进给Z轴装置，由伺服电机（≥10N.m）、伺服电机（≥15N.m）减速机构、滚珠丝杠、直线导轨。其中垂直轴有制动。5、磨床各导轨处均设置润滑点，由电动润滑泵进行自动润滑，进、回管路通过拖链合理布局。

6、冷却水箱带100L磁分离器，冷却管路经由拖链到达冷却位置。磁分离电机功率0.025KW，冷却泵电机功率0.37KW。

7、电气采用独立电柜，独立操纵台，数控系统控制，可3轴联动，可实现自动控制，自动完成循环磨削。

8、可以用金刚石砂轮或普通砂轮磨削，可以根据你的工件材质定制砂轮进行磨削加工；

9、全新全封闭防水罩壳，外观简洁美观大气，配备静音吸雾系统，和自动冲水系统，内部干净清爽；

10.装夹工件吸台可以气吸，可以电吸，极强的加工灵活性，可以磨削平面，开刃，台阶面，圆球，外圆，曲面。

二、主要应用范围

适合精密圆刀具的平面，开单刃，双刃，轴承类、齿轮类、套筒类零件的的高精度磨削加工，可在一次装夹工件中完成平面，外圆、端面和台介，开刃一次装夹，完成高精度磨削加工，达到很高的尺寸精度和几何精度。

通过数控联动实现砂轮的锥形修整和圆锥磨削；通过砂轮的成形修整，实现成形磨削。

此磨床号称万能磨，一台可以完成多个磨削工艺。

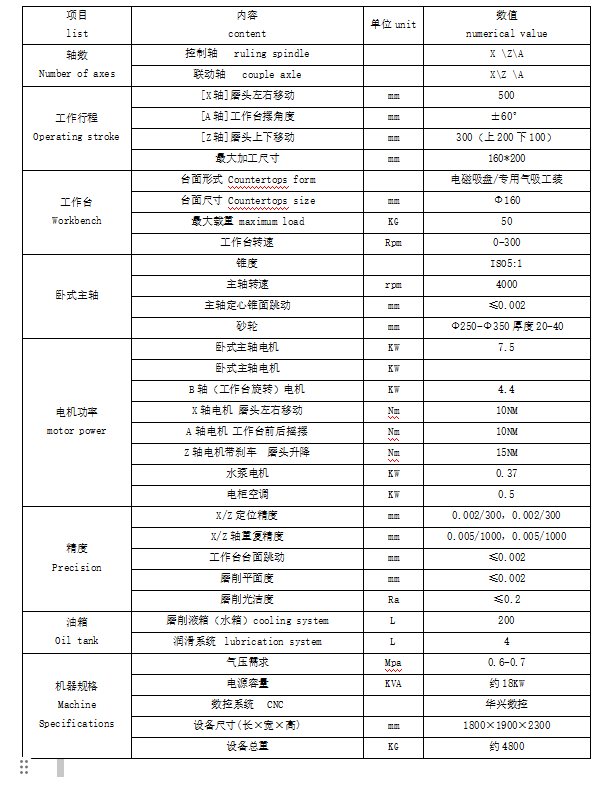

三、主要技术参数
